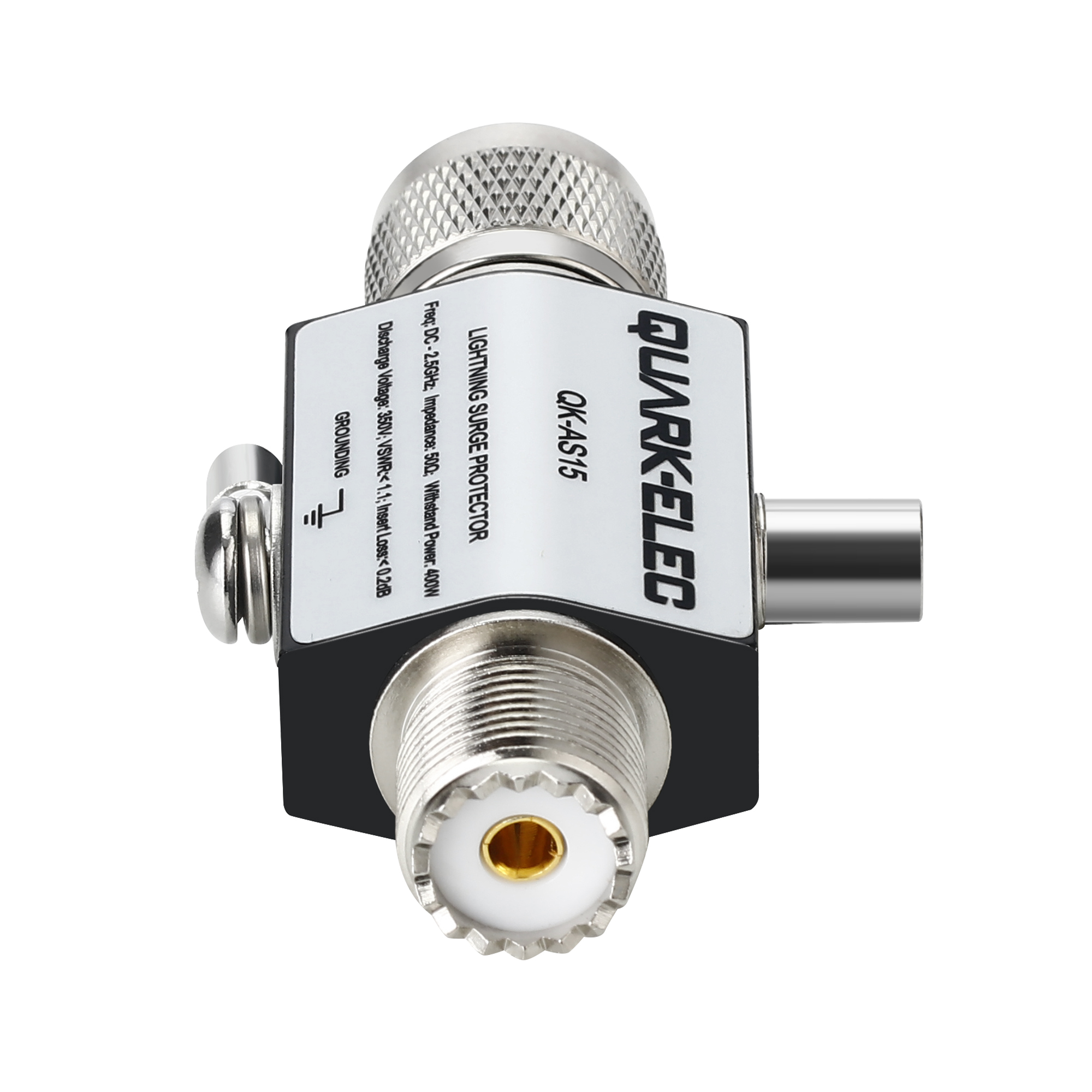

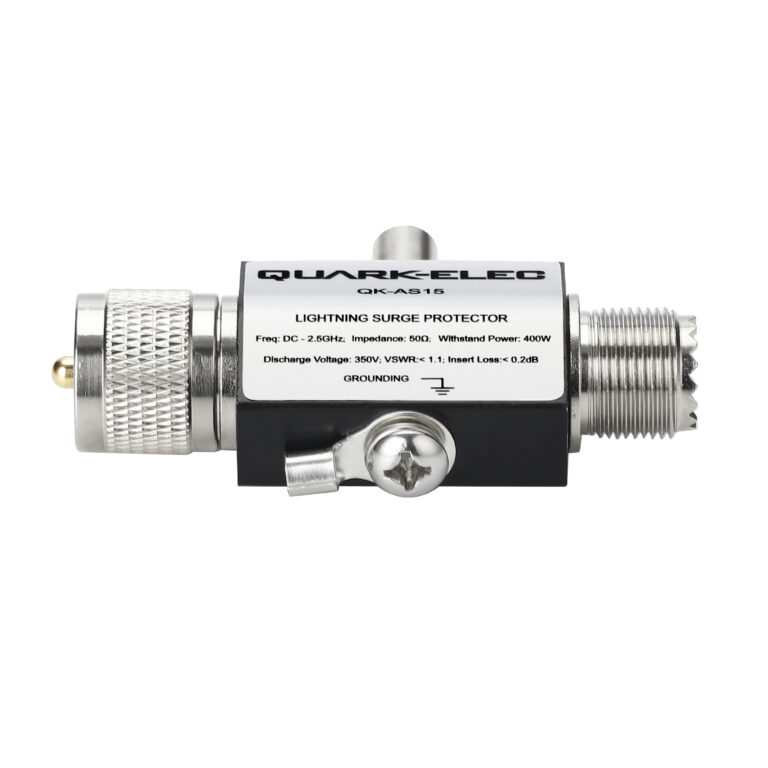

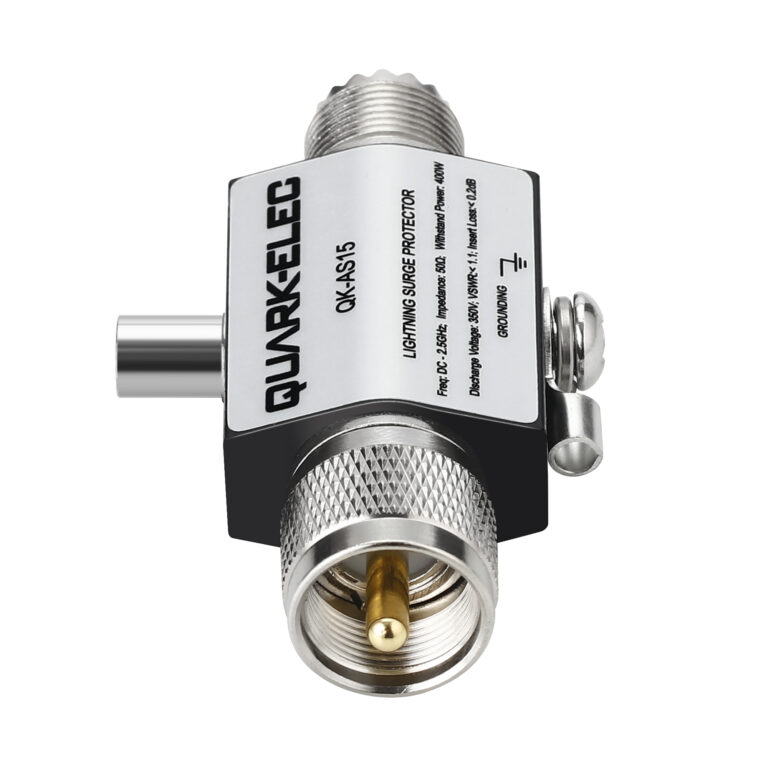

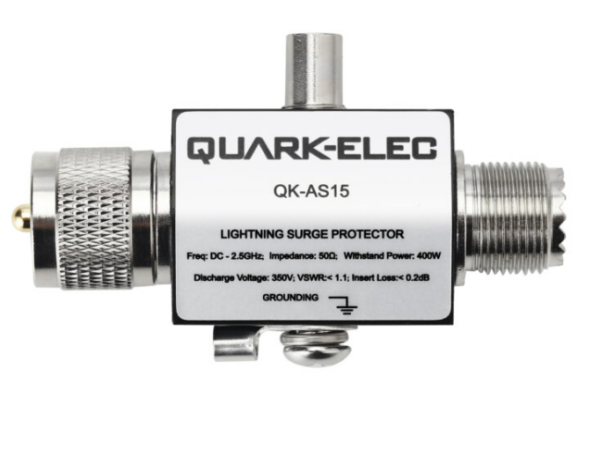

QK-AS15 Protector contra Sobretensiones por Rayos Coaxial

Description

El QK-AS15 Protector contra Sobretensiones por Rayos está diseñado para desviar a tierra las sobretensiones provocadas por impactos de rayos en antenas VHF/AIS/4G. Reduce los picos de voltaje y los deriva a tierra a través del cable de puesta a tierra, protegiendo así radios VHF, transpondedores AIS o enrutadores 4G.

Su construcción coaxial garantiza excelentes características para frecuencias altas, funcionamiento de banda ancha, baja pérdida y bajo VSWR. El elemento interno de protección contra sobretensiones con carga de gas asegura un tiempo de respuesta rápido y un buen rendimiento incluso después de múltiples descargas. Una terminal de puesta a tierra y conectores en la carcasa del protector facilitan la instalación.

Cuando un rayo impacta el mástil de una embarcación, la corriente del rayo viaja hasta la cubierta. Cualquier cable instalado en el mástil (por ejemplo, los cables de las antenas VHF/AIS/4G o de las luces de navegación) puede convertirse en la vía por la que la corriente del rayo entre y se propague por todo el sistema de cableado a bordo. Esto puede causar daños a algunos de los dispositivos de navegación marina o incluso afectar todo el sistema.

Conexiones e instalación

La instalación del protector contra sobretensiones por rayos AS15 es sencilla y consta de solo unos pocos pasos.
Tanto las antenas como el AS15 tienen valores de impedancia, ya sea de 50 Ohmios o 75 Ohmios. Para obtener un rendimiento óptimo, la impedancia del AS15 debe coincidir con la de la antena. La mayoría de las antenas marinas VHF/AIS tienen una impedancia de 50 Ohmios, pero se recomienda verificarlo antes de la instalación.

Cableado

Se recomienda instalar el AS15 en el interior de la embarcación, en un lugar seco y limpio, alejado de materiales combustibles. Aunque puede conectarse directamente a la radio VHF, al receptor AIS o al router WiFi, se sugiere utilizar un cable coaxial de 2 pies entre el dispositivo de RF y el AS15. Esto puede proteger el equipo de RF en caso de que una sobretensión o sobrecorriente provocada por un rayo dañe el AS15.

• Conecta un extremo del AS15 al cable de 2 pies o directamente al dispositivo de RF. Cualquiera de los dos extremos del AS15 funciona, ya que es bidireccional.
• Conecta el otro extremo del AS15 al cable coaxial que va hacia la antena.

Puesta a tierra

La puesta a tierra del AS15 es extremadamente importante; de lo contrario, no funcionará como se espera. Si la antena externa recibe una descarga de alta tensión, este sistema ayudará a desviar la energía a tierra.

• Conecta el cable de puesta a tierra al conector de tierra del AS15 y utiliza unas pinzas para sujetarlo firmemente.
• El otro extremo del cable debe conectarse a un punto de puesta a tierra adecuado.
• Al instalar el cable, evita hacer dobleces o ángulos pronunciados.
• Se recomienda usar un cable de cobre de calibre no menor a 10 AWG (diámetro >2,5 mm) y mantener este cable de descarga lo más corto posible.
